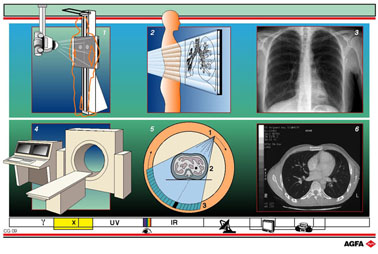

图1是一个X射线管指向整个肺部表面的站台。在这个站台上有一个辐射栅极，它能吸收偏转的辐射， 还有一个X射线图像记录仪。X 射线是一种电磁辐射。

图2中的患者，正如图1中所描述的那样，已经展现在X射线束中了。吸收和穿透辐射的结果也已经展示出来。

图3是一幅胸透片(肺部)。它可以用多种方法来呈现。首先是在X射线胶片上。

为了得到胸透胶片，需要在架台上放一个X射线暗盒，暗盒中必须有一卷没有曝光的X射线胶片，它像三明治那样夹在两层增光屏之间。胶片曝光后，则在胸部曝光的部位呈现出一个潜在的图像。

在接下来的显影过程中，要经历图像的显影、固定、漂洗和干燥。这时，胶片就可以用来评估了。
第二种显现方法是利用这种X射线图像的二次转化。

首先它从模拟转化为数字显示，然后，第二步是从数字显示再转化为模拟。这个过程同样也能有两种方法来完成。

A. 荧光技术
在这种技术中要再次使用到暗盒。然而暗盒中不再陈放 X 射线胶片和两层增光屏，而是放有一个屏幕，这个屏幕有一种性质，即能保持潜在的图像，直到有能量提供时，它才以数字的形式表示出来。这种屏幕通常是由X射线的荧光物质构成的，这些荧光物质主要是稀土元素的化合物，但是其他的一些化合物 (主要是 Se 和 Si)也可以使用。一旦图像成了数字类型，它就可以通过多种途径转化为模拟类型。

B. 数字放射学
从胸腔站台得到胸透信息在这个过程中由模拟形式能迅速转化为数字形式。然后，信息通过电子信号的传输，就能获得可读的模拟图像了。这个转化过程能在一个监测器的监控下完成，或者通过一个激光打印机在激光胶片上打印出来。这些可利用的数字信息可以通过网络传输到工作处、存档处和观测处，或者是通过卫星系统连接送到世界各地。
图4是一个CT扫描仪。CT代表计算机X射线断层摄影术，这个仪器由以下几部分组成:一个带有功能强大计算机的控制台，一张可移动的桌子和一个带有圆形入口的机架，病人就从这个入口处运进去进行检查。这个机架内有一个X射线管和检测器。X射线束是根据检测器的尺寸来进行校准。检测器越小，检测器的数目越多，得到的信息点，即像素点就越小，也就越精细。

图5:X射线管，它的一端与检测器相联接，在机架中旋转，并曝光出一个狭窄的病人身体的横截面。然后病人沿着机架再前移大约2 cm，又继续重复刚才的过程。用这种方法，就得到了病人的X射线段层照片。

图 6:检测器把捕获的图像元素转化为数字信息;计算机用计算程序(算法)能产生横截面的模拟图像，然后在监测器上展现出来。不仅可以对横截面，例如透视(见图2)进行这种再现，也可以对纵分面和冠状物进行再现。可以对得到的模拟图像进行处理:
对比度和光强值是可以经常变化的。
患者的详细资料和密度阶跃式光楔是包含在最后的图像中的。

下面的横线按照从高频到低频的顺序，直观地表示出各种波的波长，以及它们的应用领域。

从左到右:r射线区，X射线，紫外区，可见光区域从蓝光到红光，红外区，雷达波长区，电视区域和无线电波。
