M15 2s 轨道

目标:说明 2s 轨道的空间概率分布。

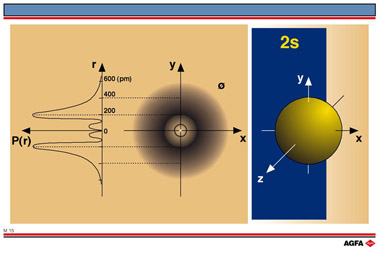

  图M15的左边部分为2s轨道(即n = 2，l = 0)的径向概率分布图。图中曲线表明在核外有两个点发现电子的概率高，一个靠近核，一个离核较远。

图M15的中间部分为电子云表示的截面图，两个高电子密度区域与径向概率分布图中的极大值相对应。 图M15的右边部分表示2s轨道的形状，对应一个界面，在该界面所包含的体积内，发现一个电子的机会为90%。
